jueves, 29 de octubre de 2009

Pasos a seguir DESIGN RSS iPhone TOY


Pasos a seguir ->

1)desarrollar boceto final
2)llevar el boceto a un modelo 3D en plasticina
3)
hacer el vaciado y sacar 2 carcasas plásticas. pintarlas


4)crear la app Rss para iPhone
5)conectar iPhone y PC para alertas (growl)
6)incluir un cargador de Iphone usb como base de la carcasa

7)incluir sensor detecta presencia en el toy (arduino)
8)incluir leds de alertas en el toy
9)hacer circuito. sensor detecta presencia, se enciende una luz. te saluda. te pregunta si quieres insertar tu iPhone y actualizar Rss.

DESIGN RSS iPhone TOY




















PROTOTIPO


viernes, 9 de octubre de 2009

Programación Pir Sensor

* Esta programación nos tiro algunos problemas, y el sensor estaba super inestable , nos funciono en algunos casos muy raro ¿no? Bueno la profesora nos digo que puede a ver sido que en la parte del delay (5) el numero que le dimos era muy poco y que hay que colocarle sobre (500)*


si alguien mas quiere investigar esta programacion
!! VAMOS ADELANTE !!!
y nos comenta como les fue


int sensorValue = 0;

int ledPin = 4;

int ledPin2 = 5;

void setup() {

Serial.begin(9600); //MIDI baud rate

pinMode(sensorValue, INPUT); //Sensor 1

pinMode(ledPin, OUTPUT);

pinMode(ledPin2, OUTPUT); //blinking LED indicates that midi data is send

}

void loop() {

sensorValue = analogRead(0);

Serial.println(sensorValue, DEC);

delay(5);

if(sensorValue > 240){ // 2 is an arbitrary lower threshold

digitalWrite(ledPin, HIGH);

digitalWrite(ledPin2, LOW);

delay(1);

}

}


lunes, 5 de octubre de 2009

Pir Sensor



¿Que es un PIR SENSOR ?


El PIR SENSOR es un dispositivo que emite niveles de radiación infrarroja emitida por los objetos a su alrededor a una distancia de 6 metros. Este Pir sensor trabaja con un amplio rango de voltaje y con baja corriente.

Características técnicas PIR SENSOR


Voltaje de alimentación = 5 VDC

Rango de medición = hasta 6 metros

Salida = Estado de un pin TTL

Polaridad de activación de salida seleccionable

Mínimo tiempo de calibración esta puede ser entre 10 a 6 segundos

El sensor Pir sensor cuenta con 3 terminales

Dos para la alimentación

1 para detección de movimiento

Objetivo

Lograr detectar presencia con un sensor Pir mediante una programación simple de Arduino y así lograr provocar una reacción de aviso al detectar movimiento encendiendo un Led.


Circuito

Conectar a las terminales del Pir S

ensor

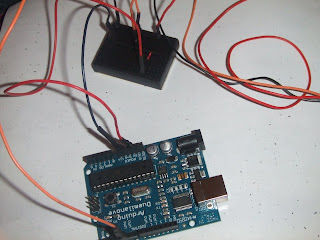

Conectamos los cables del Pir sensor +, - Out a la mini protoboard


4 cables de conexión que salen de la mini protoboard a Arduino


Utilizamos Led amarillo para las detecciones de movimiento que realizara nuestro Pir sensor.




¿FUNCIÓNO?



jueves, 1 de octubre de 2009

Programación Arduino (Circuito de Leds)

Aqui les dejamos la programación para Arduino del circuito de Leds



Programación :


int timer = 100; // Entre mayor sea el nu
mero, mayor sera el retardo.
int pins[] = { 2, 3, 4, 5, 6, 7 }; // Un Array con los numeros de los pines
int num_pins = 6; // El numero de pins (Longitud del Array)

void setup()
{
int i;

for (i = 0; i <>

void loop()
{
int i;

for (i = 0; i < i =" num_pins">= 0; i--) {
digitalWrite(pins[i], HIGH);

delay(timer);
digitalWrite(pins[i], LOW);
}
}



Circuito de Leds

Loop ( Circuito de Leds)

También podemos llamar a este ejemplo"Knight Rider", en memoria a una serie de TV de los 80 donde se encuentra el famoso David Hasselhoff donde una máquina de IA conducía su Pontiac. El coche había sido trucado con un montón de LEDs en para obtener un monton de llamativos efectos.

Este ejemplo hace uso de 6 LEDs conectados los pines 2 - 7 en el tablero utilizando resistencias de 220 Ohmios. El primer ejemplo de código hará que el LED parpadea en una secuencia, uno por uno utilizando sólo digitalWrite (pinNum, alta / baja) y retraso (tiempo). El segundo ejemplo muestra cómo utilizar un for (;;) construcción para llevar a cabo la misma cosa, pero en un menor número de líneas. El tercer y último ejemplo se centra en el efecto visual de inflexión de los indicadores LED de encendido / apagado de una manera más suave.

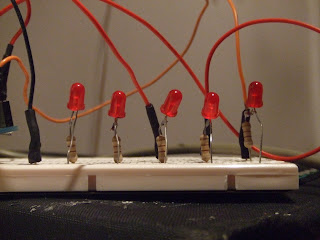

Fotos de la creacion de nuestro circuito de Leds

* Los otros 2 leds no se encienden ya que nos faltaron 2 cables si quieres que se enciendan todos copia los otros circuitos y conseguiras que todos se prendan *
